系統概述

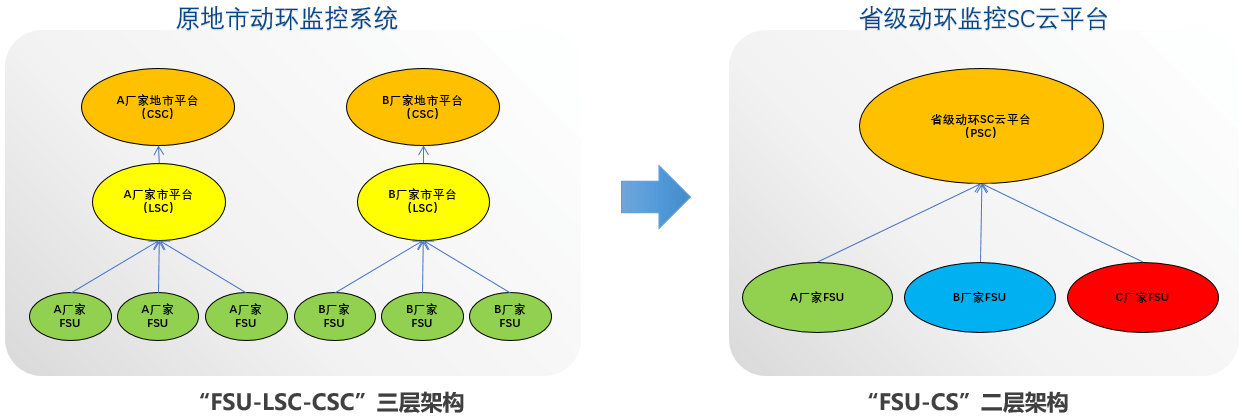

傳統動環監控系統由各地市多個廠家分批次建設，同一地市存在多套監控系統，不便于動環監控運維管理，且各地市LSC存在服務器老化嚴重、系統緩慢、運行不穩定、可擴展性差、資源準確性差等問題。為落實移動集團頒布的動環集中監控系統規范對通信網絡精細化管理的要求，搭建了省端SC云平臺，將各地市數據中心、核心機樓、傳輸節點、普通基站的FSU設備直接接入省級動環監控SC云平臺，實現“FSU-CS”的二層架構管理，省網管和地市可統一使用該系統對機房動環進行監控和運維管理。

設計思路

建設方案

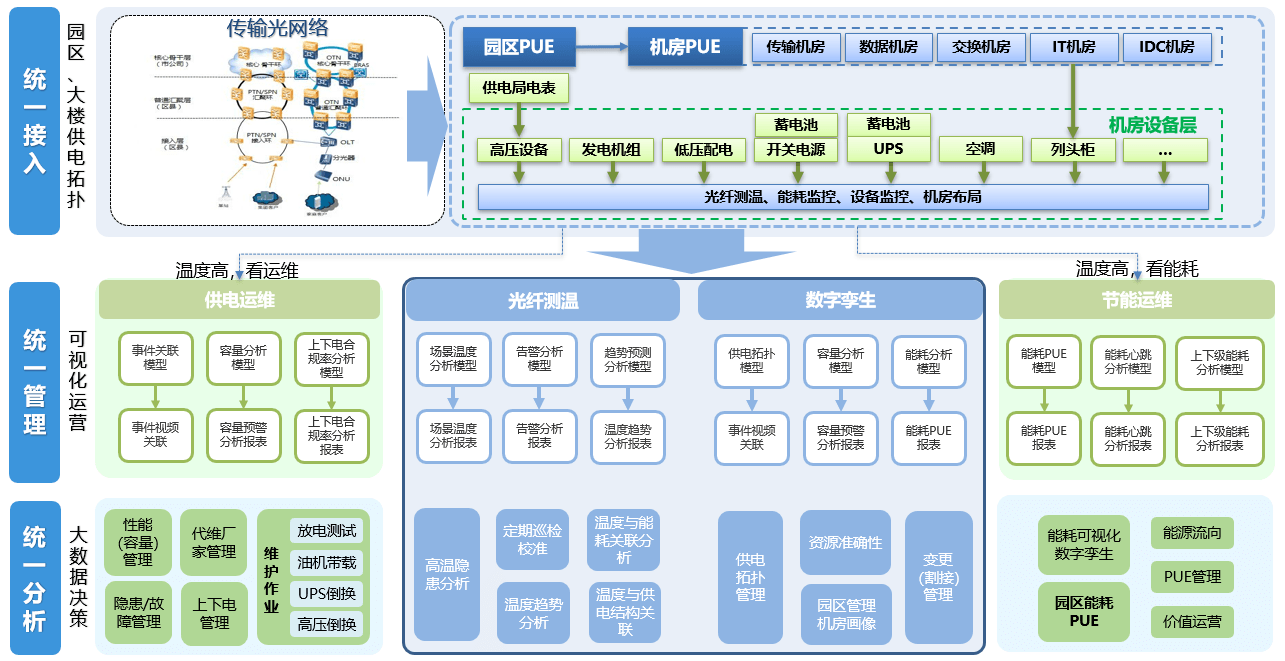

按照移動集團最新規范《中國移動動力環境集中監控系統規范（V4.0.0）》 ，利用大數據存儲和分析技術，構建基于園區/局站供電拓?fù)涞氖〖墑?dòng)環SC云平臺，實現了全省動環監控的“統一接入”、“統一分析”、“統一管理”。

主要功能介紹

集中監控管理

平臺圍繞“資源”、“能力”、“能耗”、“運維”四條主線構建動環自智網絡，對全省動環設備資源、性能、告警、容量、供電能力、制冷能力、能耗、PUE、運維等指標進行統一管控，實現對全省動環設備的集中監控、集中評價、集中運維，打造全省動環四線三集中數智運維大屏，實現全省動設施環集中化監控管理。

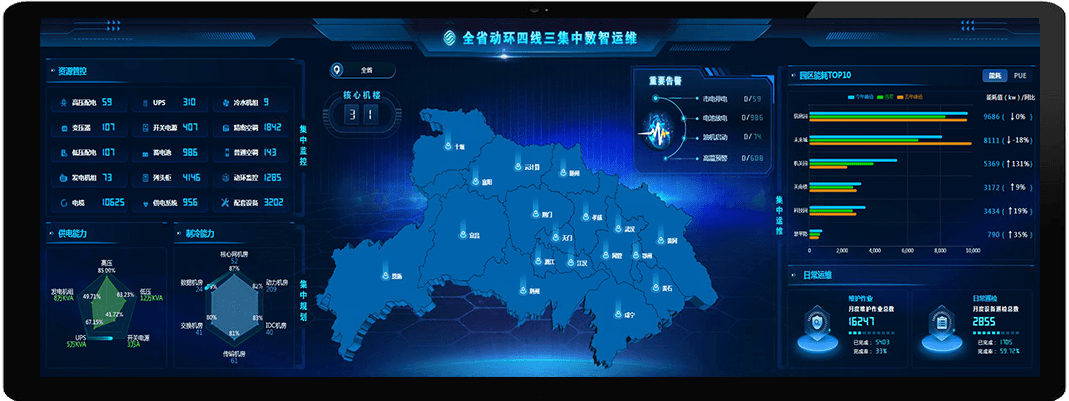

大屏首頁

資源、性能及告警監控

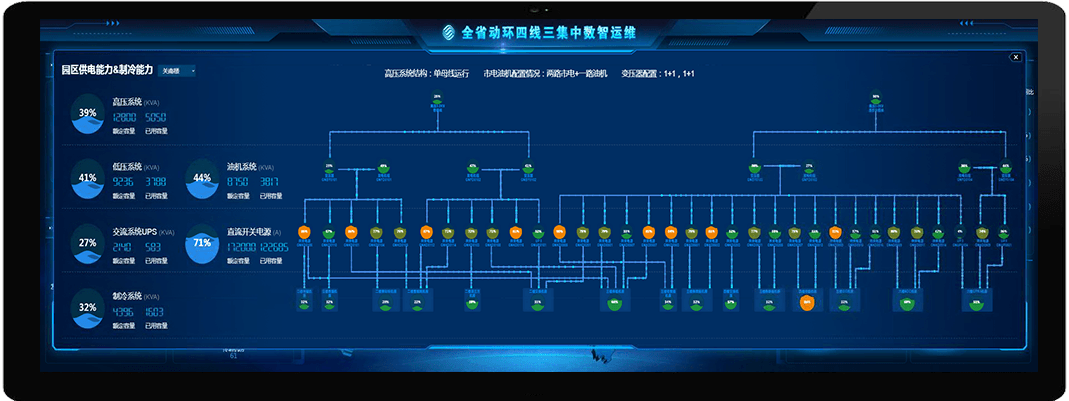

容量監控

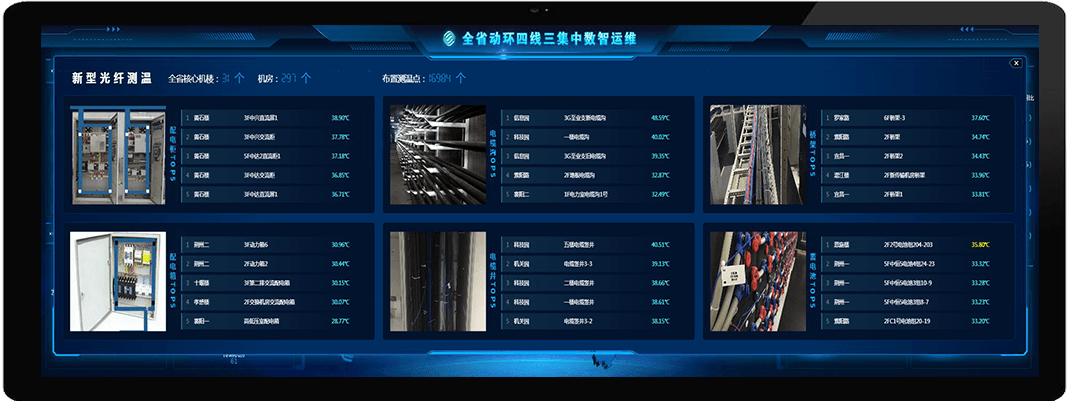

溫度監控

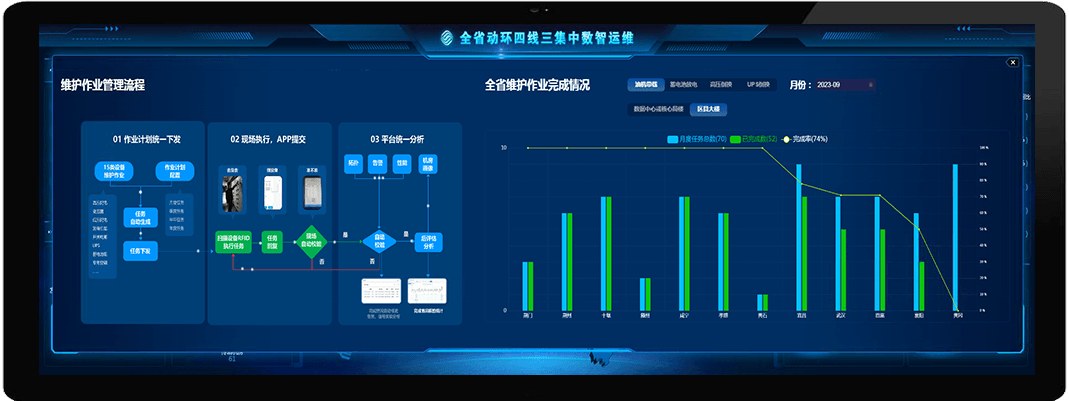

維護作業監控

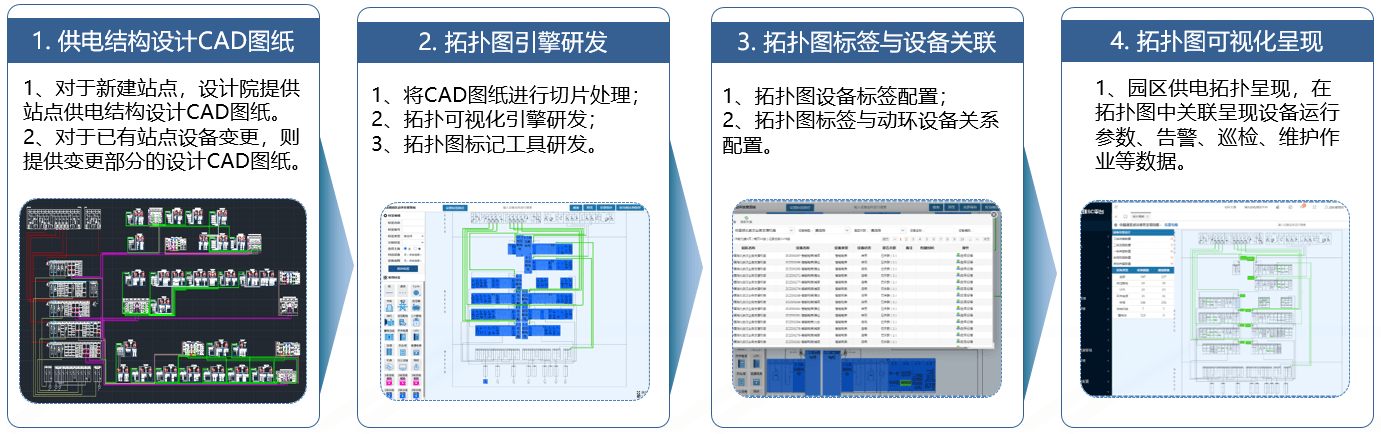

基于CAD的供電拓?fù)淇梢暬?

1. 行業首創一種機房設備拓?fù)鋱D形化監控平臺，依據機房CAD圖紙圖形化，對機房設備空間矢量化對象構建機房設備拓?fù)浣Y(jié)構呈現、圖形化層級呈現、設備告警的圖形化鉆取等，提供機房設備實時監控、快速識別以及精準定位。

2. 實現以園區為單位的供電拓?fù)淇梢暬芾?，為?dòng)環運維提供有力的技術支撐。

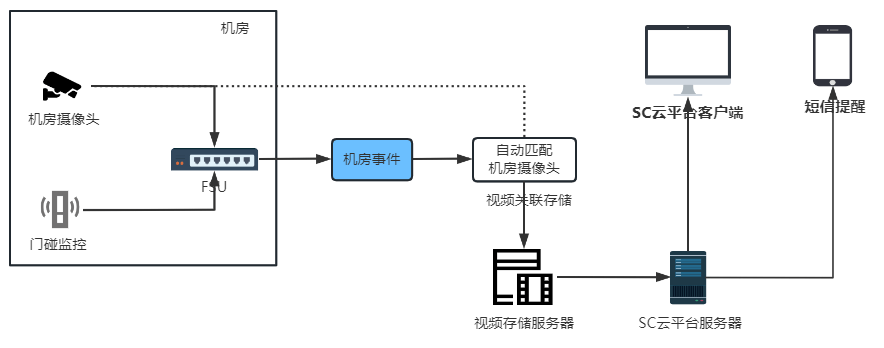

機房事件與視頻監控聯動

建立機房事件（門碰、停電、水浸、煙霧等）與視頻監控聯動模型，對機房事件進行實時監測，根據事件對視頻監控關鍵片段進行存儲，運維人員可以直接根據站點、機房、門碰事件發生時間等條件檢索到對應門碰事件，以及事件對應的視頻監控錄像，讓機房事件變成可追溯，有效提升機房安全性。

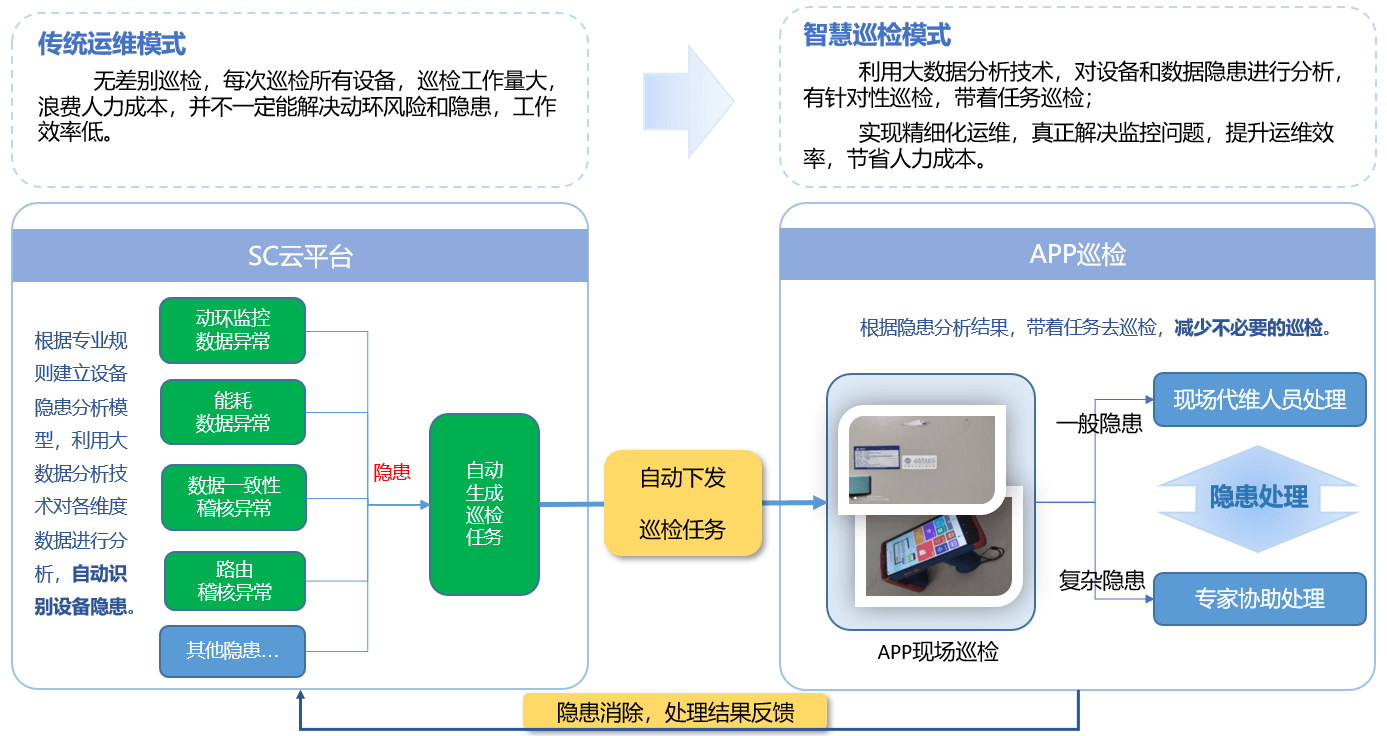

智慧巡檢管理

1. 利用大數據分析技術，對動環監控和設備隱患進行智能分析：

監控?cái)?shù)據異常分析；

容量預警分析；

局樓及機房PUE分析；

設備超期服役隱患分析；

停電事件分析；

蓄電池后備時長分析；

設備路由隱患分析；

其他隱患分析；

2. 根據大數據分析結果對隱患點有針對性巡檢，提升運維效率，解決監控問題，實現精細化運維，節省人力成本。

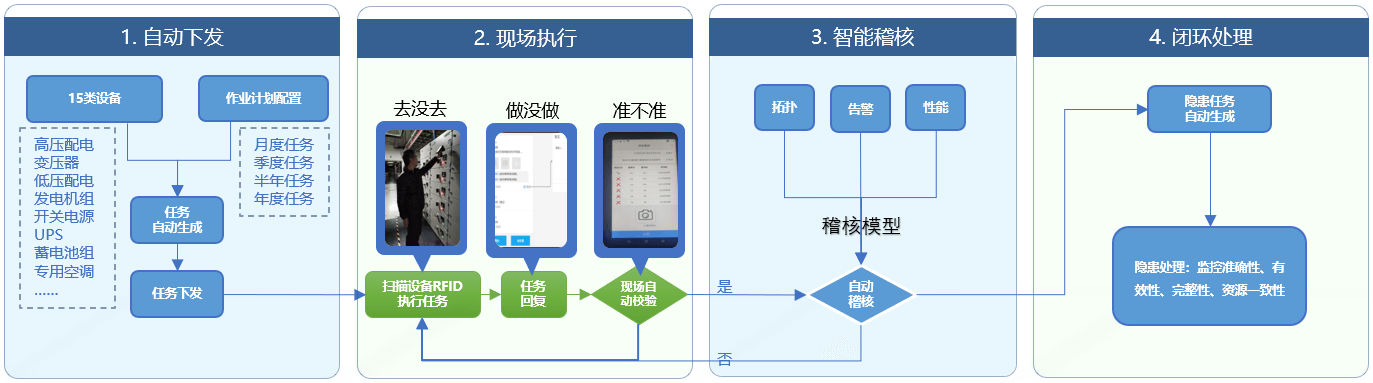

基于RFID的關鍵維護作業智能化稽核管理

利用RFID標簽為中介，實現了現場設備、綜合資源、動環監控系統數據的一致性稽核分析，協助運維人員核準資源數據；

根據動力設備維護規范建立維護作業的自動生成體系，實現全省動力維護作業的統一下發；

通過動力設備關鍵維護作業與動力監控告警的規則，建立關鍵維護作業的智能化稽核模型，利用大數據分析實現維護作業智能化稽核；

根據稽核結果生成隱患任務，下發至APP自動督辦整改，形成維護作業的閉環管理。預防性維護，避免產生重大故障，安全護航。

系統優點

穩定性高

整個系統由多個獨立的服務組成，當某個服務發生故障或崩潰時，其他服務仍然可以繼續運行，不會導致整個系統的宕機。不會因?yàn)橄到y(tǒng)運行過程中，由于單各廠家設備或網絡因素導致整個系統宕機，可以保障系統的穩定運行。

處理能力強

數據存儲采用分布式的大數據存儲，保證了海量數據的存儲及數據的高可用，支持OLAP與OLTP數據處理，為后續的數據驅動、數據決策、數據輔助提供了完整的數據支持。

平臺支持全省10000000+信號數據的高頻采集和告警數據的實時采集和推送。

服務能力強

支持多個廠家（中達、維諦、合廣）、多種接口標準（B接口、C接口）方式接入，支持華為、維諦、中達、力維、邦訊、鈦迪、海悟、賽爾、佳力圖、新華三、亞奧等十多個廠家的FSU設備接入；

支持海康、大華等主流廠家的視頻監控設備接入；

支持中移集成、中達、維諦、力維等廠家智能門禁、人臉識別門禁系統的接入；

支持百世節能、大連國霖等廠家的水冷群控系統接入；

可伸縮性強

由于每個服務都是獨立的，可以根據需求對特定的服務進行水平擴展，而不需要對整個系統進行擴展，提高了系統的性能和吞吐量。

支持全省設備的擴容與縮容，當出現性能瓶頸時，系統自動分配服務資源，保障系統在性能上的穩定。
